How to make A Simple Robot In Hindi

एक Simple programable robot बनायें

एक simple robot जो Arduino और Hc-sr04 से बना है यह अपने सामने रखे object को sense करेगा और अपना रास्ता change करेगा वास्तव में यह एक robotic Car होगी जो की Arduino से control होगी इसमें ultrasonic sensor hc-sr04 का use होगा यह ultrasonic sensor, robotic Car या robot के फ्रंट में लगा होगा जब कोई object इस robot Car के सामने आएगा यानी कि ultrasonic sensor के सामने आएगा तब ultrasonic sensor Arduino को अपनी value देगा और programming से हम इसकी steering को control करेंगे जिससे steering घूमेगी और car अपना रास्ता बदल लेगी इस तरह का एक प्रोजेक्ट मेने पहले भी www.mechanic37.com publish किया था जिसमें ultrasonic sensor और dc motor का use किया था चलिए बनाते हैं एक simple robot Car जिसमे household items का use किया है

यदि आप UC Browser use कर रहे हो तो यह page सही तरह से open नहीं होगा google chrom का use करें

Voice Command:ROBOT

Simple Robot बनाने के लिये material

  • Arduino uno-buy
  • L293d
  • 1xServo
  • 1xHc-sr04
  • 4xCar wheel
  • Hot glue or fevikwik
  • pen cover
  • car wheel system with dc motor
DIY X-Men Cerebro "welcome Professor "
Servo kya hai read kare


         Robot Control System&Brain

Arduino uno अपने robot के लिए Brain तरह काम करेगा ऊपर दिखाई गए circuit image में सबसे पहले servo को देखिए यह servo आपके robot के लिए steering का काम करेगी इस servo motor की yellow pin को मैंने pwm pin 11 से कनेक्ट किया और servo motor के brown पिन को gnd से कनेक्ट किया और red पिन को Arduino की  5v की pin से connect किया अब ultrasonic sensor को देखें ultrasonic sensor की trigger pin को arduino uno की 13 pin से connect करें और echo को arduino की 12 pin से vcc को Arduino की 5v से और gnd को arduino uno की gnd से connect करें अब motor driver l293d मोटर ड्राइवर को ऊपर दी image के जैसे arduino से connect करें
Arduino+Lcd+Temperature
आप arduino की 9,10 pin का ही use करें l293d के लिए 5,6 को छोड़ दें क्युकी हमे सिर्फ एक motor ही चलानी है इसलिए
Ek Motor Bnaye ghar pr
अपने घर के light,fan Android app से on off करें
Text To Speech Converter In Hindi

Robot का Design कुछ ऐसा होगा


इस डायग्राम में Servo Motor steering को घुमाने का काम कर रही है और ultrasonic sensor आंखों का काम कर रहा है जब कोई object सामने आएगा तब ultrasonic sensor ट्रिगर से अल्ट्रासोनिक वेव छोड़ेगा जो कि सामने रखिए object से टकराकर वापस echo pin पर receive हो जाएंगी और  तब velocity और time मिलने पर programming से distance मिल जाएगी जिसे हम servo के लिए use करेंगे और servo का angle change होते ही steering घूमेगी और Robot कार अपना रास्ता change करेगी
Remote Control Car in hindi

Servo motor से Steering बनाएं

सबसे पहले steering बनाने के लिए एक पेन का कवर को car wheels के बीच की दूरी के बराबर map कर काट ले और चित्र इमेज में दिखाएं गए जैसे Robot के पहियों को जोड़ दें इस diagram में दोनों के बीच लगी steel rod नि दिख रही है इस pen cover को ऊपर से लगाया है जिसमे steel rod घूमेगी


Servo को glue या fevikiwik से सेट करें

अब servo motor की knob को pen cover से फिविक्विक से जोड़ दे जब servo अपना angle change करेगी तब steering घूमेगी मेने micro servo को use किया है और इस जगह micro servo ही ठीक रहेगी आपको यह काम अच्छी तरह से करना होगा क्यूंकि servo का angle और steering को घुमने का balance आपको बनाना होगा जैसे की नार्मल position 90 डिग्री  है तो बाएं घुमने पर 30,60 होगी यह depend करता है की आपने servo का white कॉलर जो image में दिख रहा है वह केसे लगाया है यह आप को पता हो जायेगा इसे सेट करेंगे तब और जब steering घूमेगी तब

Robotic Arm Gripper Bnayen

Make A  Power Bank

Ultrasonic sensor को robot के front पर set करें



 ultrasonic sensor को  के घंटे पर फेवीक्विक से front पर set कर दें यह मेने अपनी old dvd player में से निकला था आप इसकी जगह कोई plastic की सीट use में ले सकते है इस पर arduino uno को रख दें और फिर programming करें  jumper wire की सहायता से इसे arduino से connect करें ध्यान रहे की यह नीचे की जमीन से समान्तर हो जिससे यह सामने रखे object को sense करे

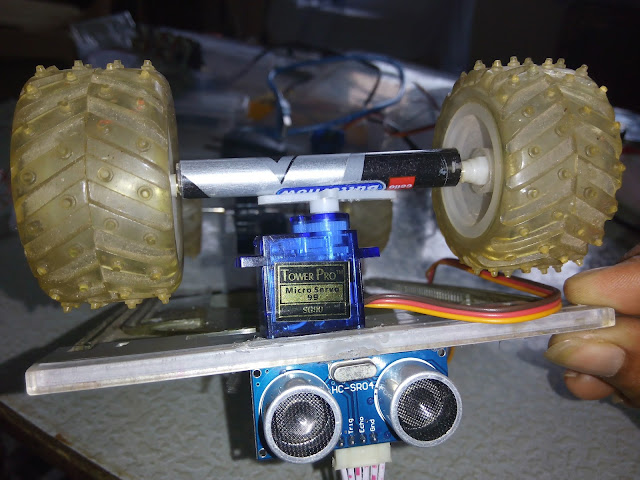

Steering Set करें


अपने द्वारा बनाई गई steering को ऊपर की image की तरह glue से set कर दें यह मेरी tower pro micro servo 9g है यह steering dc motor से बनाई steering से काफी ज्यादा बढ़िया है जो की बिल्कुल सही और अच्छी तरह car को मोड़ने का कम करेगी glue से अच्छी तरह सभी चीजों को सेट करना जरूरी है इस लिया सही से काम करें hot glue को ultrasonic sensor पर न गिरने दे वो बेकार हो जायेगा

Simple Robot Programming(upload memory)

इस program को Arduino uno में upload करें इस program के अनुसार जब कोई object robot car के सामने आएगा 30cm distance पर तब कार की steering 60 से 90degree हो जाएगी 60 degree पर servo से steering सीधी रहेगी यह मेने servo को 60degree पर लाकर सेट किया था आप पहले से mark करें की आपकी steering कितने degree पर सीधी यानि की normal होगी उसी से 30degree कम करने condition में value दें तो सही होगा जब 30cm पर कोई object होगा तब servo 60 से 90 होगी और मेरे robot की steering घूमेगी और जैसे ही कोई object 20cm की दूरी पर होगा servo 90 से 105 और जब 10 cm होगा तो servo 115 पर आ जाएगी और car या robot की steering ज्यादा घूमेगी
Arduino Projects
Arduino क्या है

GUI

#include<Servo.h>
const int Apin1 = 9;//motorA pin 1
const int Apin2 = 10;//motorA pin 2
const int sensorpin = 13;//trigger pin Hc-sr04
int echo =12;//echo pin
int Limit =30;
int Limit2=20;
int Limit3=10;
Servo myservo;
void setup() {
  Serial.begin(9600);
 myservo.attach(11);
}

void loop() {
   long duration, cm;

  pinMode(sensorpin,OUTPUT);
  pinMode(Apin1,OUTPUT);
  pinMode(Apin2,OUTPUT);
  digitalWrite(sensorpin, LOW);
  delayMicroseconds(2);
  digitalWrite(sensorpin, HIGH);
  delayMicroseconds(5);
  digitalWrite(sensorpin, LOW);
  pinMode(echo, INPUT);
  duration = pulseIn(echo, HIGH);
  cm = microsecondsToCentimeters(duration);
  Serial.print(cm);
  Serial.print("cm");
  Serial.println();
  digitalWrite(Apin1, LOW);
  digitalWrite(Apin2, HIGH);
  if (cm < Limit)
  {
    myservo.write(90);
    delay(100);
  }
    else if(cm <Limit2)
   {
    myservo.write(105);
    delay(100);
   }
   else if(cm<Limit3)
   {
    myservo.write(115);
    delay(100);
   }
   else{
  myservo.write(60);
  delay(100);
}
}
  long microsecondsToCentimeters(long microseconds)
{

  return microseconds / 29 / 2;
}


 Home made programable robot is ready




 Friends तैयार है programable robotic car या simple robot  start करने के लिए बैटरी लीड से 9 वोल्ट की बैटरी कनेक्ट कर सर्किट बोर्ड को पावर दें आप battery और lead के बीच एक switch भी लगा सकते हैं वह स्विच स्टार्ट करने पर या on करने पर बैटरी का करंट सर्किट बोर्ड में जाएगा जिससे Arduino का program run होगा और फिर कार रन होगी और जब रस्ते में कोई वस्तु आयेगी तब  ultrasonic sensor use sense करेगा programming में condition true होने पर servo अपना angle बदलेगी programming memory के अनुसार ही angle होगा मैंने अपनी पुरानी कार के wheels को use किया है जिसमें एक Dc motor लगी है जोकि L293d motor driver से run होगी है
Readers यदि ये projects आपको पसंद आया हो तो इसे अपने friends के साथ facebook,twitter,google+ पर share जरूर करें और mechanic37.com की हर एक new post अपने email पर पाने के लिए उपर subscription box से subscribe करे Comment या Question कैसे करें
और आप को कोई भी problem हो या कोई सुझाव हो तो उसे comment कर के बतायें
